產品詳情

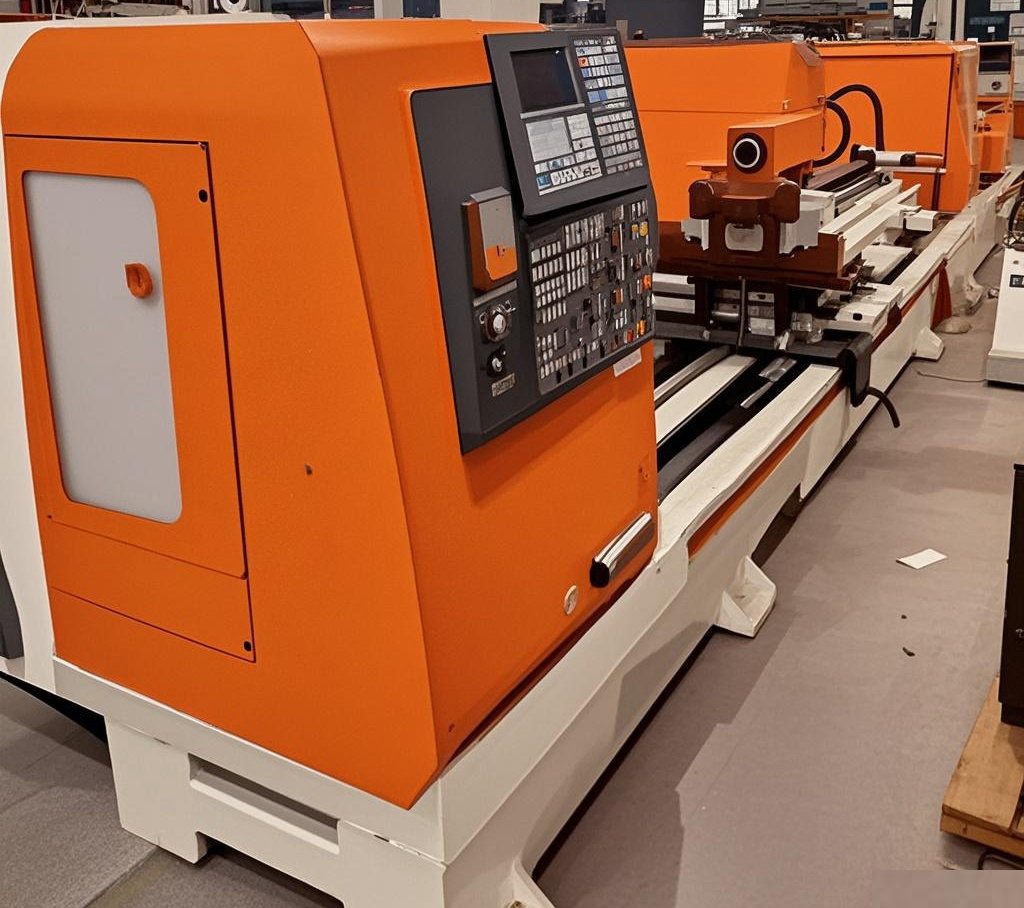

以下是關于軸類激光熔覆變位機的介紹：
結構組成
- 旋轉主軸箱：通常安裝有卡盤，如三爪自定心卡盤，用于夾緊軸類工件，帶動其繞軸旋轉，以實現軸類工件圓周方向的激光熔覆加工。
- 液壓尾頂：可在基座上滑動定位并鎖緊，其伸縮采用液壓驅動，行程一般根據實際需求設計，如80mm，尾頂帶有壓力檢測和顯示裝置，并配備活頂尖，保證在熔覆過程中對軸類工件的頂出力恒定。
- 可調托輥：用于長軸類工件的輔助支撐，防止工件在旋轉過程中因自重產生變形或振動。可根據工件直徑在底座上滑動并鎖緊固定，一般一套變位機配備2套托輥。
- 基礎焊接底座：作為整個設備的支撐基礎，通常采用高強度鋼材焊接而成，具有較高的強度和穩定性，能夠承受軸類工件和其他部件的重量。
- 控制系統：用于控制主軸電機的轉速、液壓尾頂的動作等，實現對變位機的精確操作和控制，以滿足不同軸類工件激光熔覆加工的工藝要求。
工作原理
軸類激光熔覆變位機通過控制系統調節旋轉主軸箱的轉速，使軸類工件以合適的速度旋轉，同時配合激光熔覆設備的激光頭，使激光束能夠均勻地照射在軸類工件表面，實現對軸類工件的圓周或其他部位的激光熔覆加工。在加工過程中，液壓尾頂和可調托輥保證了軸類工件在旋轉過程中的穩定性和同軸度。
技術參數
- 主軸轉速：一般在0-100r/min范圍內可調，不同承載能力的變位機主軸轉速有所不同，如1T以下的變位機主軸轉速可達100rpm，1T以上則一般為30rpm。
- 定位精度：卡盤定位精度一般為±5arcmin，尾座頂尖定位精度≤0.15mm/全長，主軸卡盤與尾座頂尖同軸度在全長范圍內≤0.15。
- 承載能力：根據不同的型號和設計，承載能力從幾百千克到數十噸不等，可滿足不同尺寸和重量軸類工件的激光熔覆加工需求。
應用領域
- 汽車制造：用于汽車發動機曲軸、凸輪軸等軸類零件的表面強化和修復，提高零件的耐磨性和耐腐蝕性，延長使用壽命。
- 航空航天：可對航空發動機葉片、渦輪軸等關鍵部件進行修復和強化，提升部件的性能和可靠性，確保航空航天設備的安全運行。
- 能源電力：適用于發電機軸、汽輪機軸等能源設備軸類部件的制造和修復，增強部件的抗磨損、抗腐蝕和抗疲勞性能，提高能源設備的運行效率和穩定性。
- 機械加工：針對各種機械軸類零件，如傳動軸、絲杠等的表面磨損、劃傷等問題進行修復，以及對新制造的軸類零件進行表面強化處理，提高零件的質量和性能。
